鋁合金管道作為現(xiàn)代工業(yè)中壓縮空氣系統(tǒng)、化工介質(zhì)輸送等領(lǐng)域的重要載體，其表面處理工藝直接關(guān)系到管道的使用壽命與系統(tǒng)穩(wěn)定性。其中，陽極氧化技術(shù)通過賦予鋁合金表面功能性氧化膜，成為提升管道性能的核心手段。本文以電解反應(yīng)動力學(xué)為基礎(chǔ)，結(jié)合微孔結(jié)構(gòu)調(diào)控原理，系統(tǒng)闡述該工藝的化學(xué)本質(zhì)與工程實現(xiàn)路徑。

一、陽極氧化工藝的化學(xué)本質(zhì)與反應(yīng)機(jī)制

1. 電解池構(gòu)建與電荷遷移過程

陽極氧化工藝本質(zhì)上屬于金屬電化學(xué)氧化反應(yīng)。以鋁合金管道為陽極，鉛板或石墨為陰極，兩者浸入酸性電解液（如15%-20%硫酸溶液）構(gòu)成閉合回路。當(dāng)施加直流電壓（通常15-25V）時，電解液中的H?向陰極遷移，而Al³+與OH?在陽極表面發(fā)生氧化反應(yīng)。

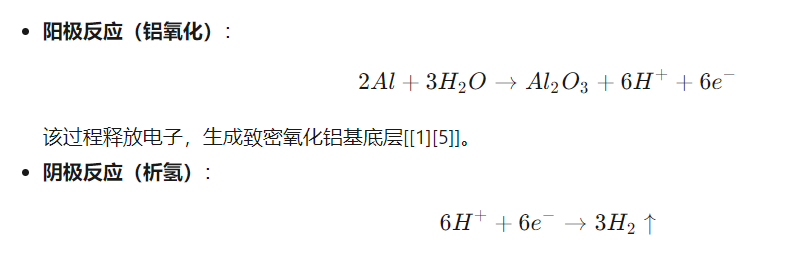

關(guān)鍵電極反應(yīng)式：

氫氣氣泡的逸出促進(jìn)電解液循環(huán)，維持反應(yīng)界面穩(wěn)定性。

2. 氧化膜生長的動態(tài)平衡機(jī)制

氧化膜形成并非單一線性過程，而是溶解-沉積動態(tài)平衡的結(jié)果：

成膜階段：電解初期，電場驅(qū)動Al³+向外擴(kuò)散，與電解液中的O²?結(jié)合生成Al?O?晶核，形成厚度約1-2μm的阻擋層。

多孔層發(fā)育：隨著電壓持續(xù)作用，局部電場強(qiáng)度突破氧化膜介電強(qiáng)度，引發(fā)微區(qū)擊穿，形成蜂窩狀多孔結(jié)構(gòu)（孔徑10-30nm），孔隙率可達(dá)10%-30%。

自調(diào)節(jié)效應(yīng)：硫酸電解液對氧化膜兼具蝕刻作用，通過控制H?濃度與溫度（18-22℃），實現(xiàn)孔道結(jié)構(gòu)的定向生長。

二、工藝參數(shù)對氧化膜性能的定向調(diào)控

1. 電解液體系選擇與功能適配

鋁合金材質(zhì)具備抗機(jī)械振動、耐火、耐候等特性，-30℃至+80℃環(huán)境下性能穩(wěn)定。某化工廠實測數(shù)據(jù)顯示，鋁合金管道在酸堿環(huán)境中使用10年后，壁厚僅減少0.1mm，而同期鍍鋅管已出現(xiàn)局部穿孔。此外，其16bar的設(shè)計承壓能力（如福斯特管道）確保高壓環(huán)境下的安全運行。

2. 電流密度與氧化動力學(xué)的定量關(guān)系

根據(jù)法拉第定律，氧化膜厚度（d）與電流密度（J）、時間（t）滿足：

d=k⋅J⋅t

式中k為氧化效率系數(shù)（約0.3-0.5μm/(A·min·dm²)）。實際工藝中需將J控制在1.5-3.0 A/dm²，避免過高電流導(dǎo)致膜層燒損。

3. 溫度梯度對膜結(jié)構(gòu)的影響規(guī)律

溫度升高會加速氧化膜溶解，導(dǎo)致孔隙率增大、硬度下降。當(dāng)溫度超過25℃時，膜層硬度下降速率達(dá)0.8HV/℃[[6]]。因此，精密管道氧化需配備循環(huán)冷卻系統(tǒng)，維持電解液溫差≤±1℃。

三、后處理工藝與功能強(qiáng)化路徑

1. 微孔著色技術(shù)

利用氧化膜的多孔特性（比表面積達(dá)250-800m²/g），通過吸附著色或電解沉積實現(xiàn)管道標(biāo)識與防腐增強(qiáng)：

有機(jī)染料吸附：將氧化后管道浸入含偶氮染料的酸性溶液（pH4-6），孔隙吸附染料分子，獲得紅、藍(lán)等鮮艷色彩。

金屬鹽電解：在錫鹽或鎳鹽溶液中二次電解，金屬離子沉積于孔道底部，形成耐候性更強(qiáng)的復(fù)合膜層。

2. 高溫封孔與耐蝕性提升

采用沸水封孔（95-100℃, 30min）或鎳鹽冷封孔，促使Al?O?水合生成勃姆石（AlOOH）：

Al2?O3?+H2?O→2AlOOH

該過程使孔隙體積收縮60%-80%，鹽霧試驗?zāi)臀g時間從500h延長至2000h以上。

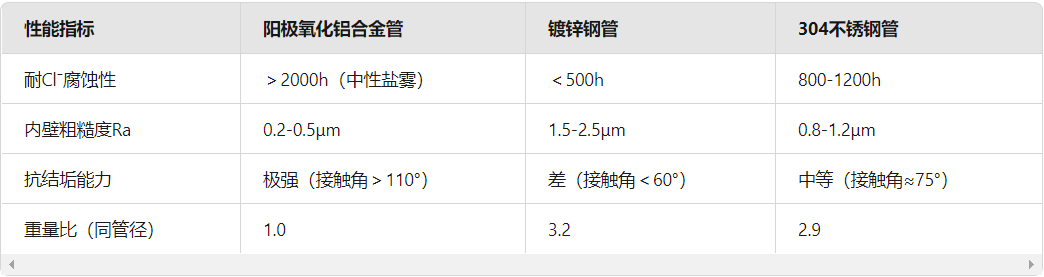

四、工業(yè)管道應(yīng)用中的性能優(yōu)勢對比

案例實證：某化工廠將DN200壓縮空氣主管道替換為陽極氧化鋁合金管后，壓降從0.15MPa降至0.06MPa，年節(jié)能收益超80萬元。

五、工藝挑戰(zhàn)與未來發(fā)展趨勢

盡管陽極氧化顯著提升了鋁合金管道性能，但仍需突破以下技術(shù)瓶頸：

1.復(fù)雜結(jié)構(gòu)件均勻性控制：大直徑彎頭、三通等部位易出現(xiàn)膜厚偏差（＞±15%），需開發(fā)脈沖電源與自適應(yīng)夾具。

2.綠色工藝轉(zhuǎn)型：傳統(tǒng)鉻酸氧化產(chǎn)生含Cr(VI)廢水，需推廣無鉻封孔劑（如硅溶膠體系）。

3.智能化工藝監(jiān)控：引入在線pH/電導(dǎo)率傳感器與機(jī)器學(xué)習(xí)算法，實現(xiàn)氧化膜生長狀態(tài)的實時預(yù)測。

可以預(yù)見，隨著等離子體輔助氧化、超快脈沖電解等新技術(shù)的發(fā)展，鋁合金管道陽極氧化工藝將向納米結(jié)構(gòu)化、功能集成化方向持續(xù)演進(jìn)。
